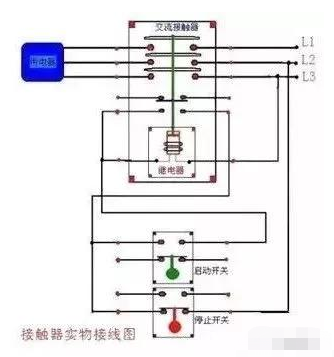

首先三相電源，分別接接觸器的主觸點L1、L2、L3，再?gòu)慕佑|器的T1、T2、T3接出三根線接電機的三個接線柱，以上是主電路。
控制電路：從L1引出一根線接停止按鈕（停止按鈕是常閉的，啟動按鈕是常開的）從停止按鈕出來接啟動按鈕一端和接觸器輔助觸點的一端，然后從啟動按鈕的另一端接輔助觸點的另一端（這部分也就是自鎖），從這一端出來的線接線圈A1，線圈A2出線接L2或L3。
以施耐德交流接觸器為例，首先了解一下幾個基本常識，交流接觸器有兩個基本東西：主觸頭和輔助出頭。主觸頭，顧名思義，就是和用電器接觸的或者接在主回路上，輔助觸頭就是接在控制回路上,用來控制主回路的。
主觸頭一般接到主回路上，先后順序沒有特別要求，輔助觸頭接到控制回路上，一般要選擇的是常開觸點、常閉觸點。這個選擇是根據控制回路的要求而定，一般一個交流接觸器如果常開常閉觸點不夠用，以施耐德為例，可以在最上方加上一個機構，類似于常開常閉觸點可供使用。
判斷交流接觸器是常開常閉，可以使用萬能表的通斷量程，當萬能表測量時響，證明是常閉觸點。如果萬能表不響證明是常開觸點，用手按一下輔助出頭的按鈕，常開就會響，常閉就不響。

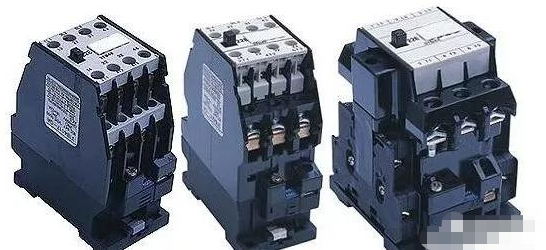

交流接觸器內部及型號
交流接觸器利用主接點來開閉電路，用輔助接點來導通控制回路。主接點一般是常開接點，而輔助接點常有兩對常開接點和常閉接點，小型的接觸器也經常作為中間繼電器配合主電路使用。
交流接觸器動作的動力源于交流通過帶鐵芯線圈產生的磁場，電磁鐵芯由兩個「山」字形的幼硅鋼片疊成，其中一個固定鐵芯，套有線圈，工作電壓可多種選擇。為了使磁力穩定，鐵芯的吸合面加上短路環。
交流接觸器在失電后，依靠彈簧復位。另一半是活動鐵芯，構造和固定鐵芯一樣，用以帶動主接點和輔助接點的閉合斷開。20安培以上的接觸器加有滅弧罩，利用電路斷開時產生的電磁力，快速拉斷電弧，保護接點。接觸器具可高頻率操作，做為電源開啟與切斷控制時﹐最高操作頻率可達每小時1200次。接觸器的使用壽命很高﹐機械壽命通常為數百萬次至一千萬次，電壽命一般則為數十萬次至數百萬次。
交流接觸器主要由電磁系統、觸點系統、滅弧系統及其它部分組成。
①電磁系統：電磁系統包括電磁線圈和鐵心，是接觸器的重要組成部分，依靠它帶動觸點的閉合與斷開。
②觸點系統：觸點是接觸器的執行部分，包括主觸點和輔助觸點。主觸點的作用是接通和分?jǐn)嘀骰芈罚刂戚^大的電流，而輔助觸點是在控制回路中，以滿足各種控制方式的要求。
③滅弧系統：滅弧裝置用來保證觸點斷開電路時，產生的電弧可靠的熄滅，減少電弧對觸點的損傷。
④其它部分：有絕緣外殼、彈簧、短路環、傳動機構等。
